الاستخدامات
يرتبط الجزء الثابت والدوار من المضخة بنهاية الأنبوب وعمود الشفط. تقوم أداة القيادة الأرضية بتدوير العضو الدوار من خلال عمود الشفط، وبالتالي رفع السائل من تحت الأرض إلى السطح. عادة ما تستخدم هذه المضخة لنقل الزيت الخام ذو اللزوجة 8000mPa.s ، مما يجعلها مفيدة للاستخدام في معظم آبار النفط ، مثل آبار الرمال العالية وآبار الغاز المرتفعة ومجموعات الآبار في حقول النفط البحرية والآبار الأفقية ..الخ
المواصفات الفنية
• مقاومة الحرارة : ≤150℃
• لزوجة السائل في البئر: ≤8000mpa•s
• GOR : ＜10m³/m³
• الانغمار: ≥100m
• حجم H2S : ≤2.5%
• الكثافة النسبية لسائل البئر : ≤0.96
• جاذبية API : >16
• أقصى عمق : 2400 متر.
• تركيز سائل البئر : ≤10%
• كفاءة العمل: 1.5-170m³/day

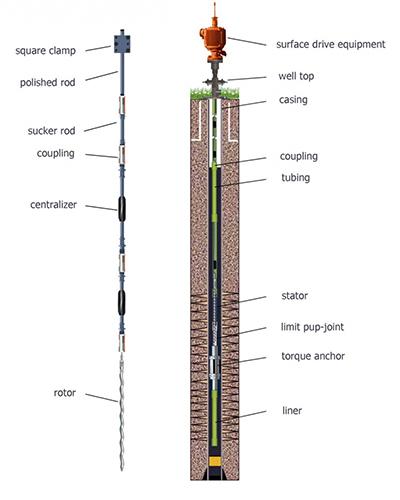

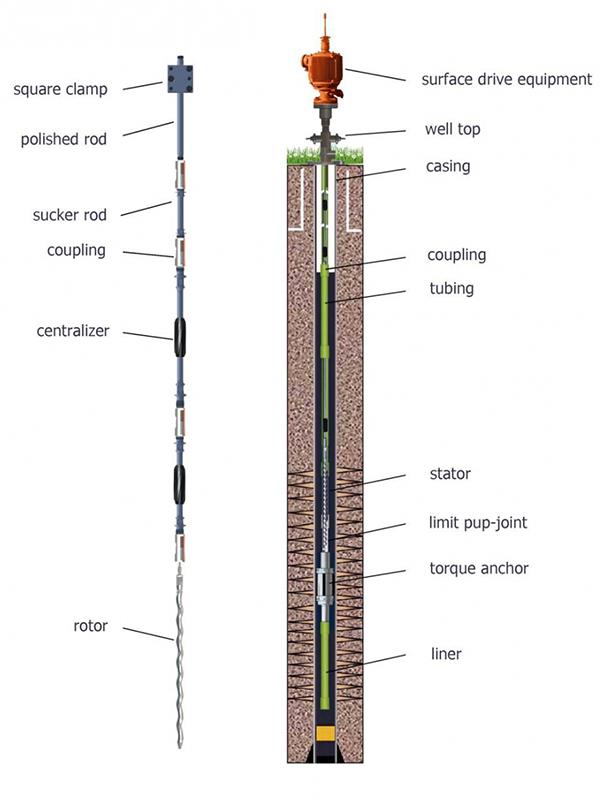

أجزاء المضخة
العضو الثابت: يتكون الجزء المطاطي من مطاط عالي الأداء (مثل NBR أو NBRH أو HNBR أو FKM) ويتميز بمقاومة الزيت والماء وارتفاع درجة الحرارة ومقاومة الانتفاخ.
العضو الدوار: يتكون العضو الدوار للمضخة من فولاذ 45 ، سبائك الصلب 42CrM ، 2Cr13، الفولاذ المقاوم للصدأ 304 ، الفولاذ المقاوم للصدأ 316 وغيرها من المواد الفولاذية. يتم صنع العضو الدوار باستخدام معدات CNC عالية الدقة ، السطح المطلي بالكروم يحقق مقاومة إضافية للتآكل والتلف.
المواصفات
مضخة لولبية لامركزية أسفل البئر 1.5 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-1.5/9 |
1.5 |
10 |
900 |
3000 |
2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU) |
1893.8 |
15/16" for rod 5/8" |
1537.6 |
|
| VSP-1.5/12 |
1.5 |
10 |
1200 |
4000 |
2243.8 |
1887.6 |
|
| VSP-1.5/15 |
1.5 |
10 |
1500 |
5000 |
2593.8 |
2237.6 |
|
| VSP-1.5/18 |
1.5 |
10 |
1800 |
6000 |
2943.8 |
2587.6 |
|
| VSP-1.5/20 |
1.5 |
10 |
2000 |
6600 |
3193.8 |
2837.6 |
|
| VSP-1.5/24 |
1.5 |
10 |
2400 |
8000 |
3823.8 |
3467.6 |
|
مضخة لولبية لامركزية أسفل البئر 3 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-3/9 |
3 |
19 |
900 |
3000 |
2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU |
2293.8 |
15/16" for rod 5/8" |
1937.6 |
|
| VSP-3/12 |
3 |
19 |
1200 |
4000 |
2793.8 |
2437.6 |
|
| VSP-3/15 |
3 |
19 |
1500 |
5000 |
3273.8 |
2917.6 |
|
| VSP-3/18 |
3 |
19 |
1800 |
6000 |
3953.8 |
3597.6 |
|
| VSP-3/20 |
3 |
19 |
2000 |
6600 |
4303.8 |
3947.6 |
|
| VSP-3/24 |
3 |
19 |
2400 |
8000 |
4933.8 |
4577.6 |
|
| VSP-3/9 |
3 |
19 |
900 |
3000 |
2293.8 |
1937.6 |
|
مضخة لولبية لامركزية أسفل البئر 4 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-4/9 |
4 |
25 |
900 |
3000 |
2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU) |
2703.8 |
15/16" for rod 5/8" |
2347.6 |
|
| VSP-4/12 |
4 |
25 |
1200 |
4000 |
3333.8 |
2977.6 |
|
| VSP-4/15 |
4 |
25 |
1500 |
5000 |
4153.8 |
3797.6 |
|
| VSP-4/18 |
4 |
25 |
1800 |
6000 |
4743.8 |
4387.6 |
|
| VSP-4/20 |
4 |
25 |
2000 |
6600 |
5193.8 |
4837.6 |
|
| VSP-4/24 |
4 |
25 |
2400 |
8000 |
6003.8 |
5647.6 |
|
مضخة لولبية لامركزية أسفل البئر 6 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
|
6 |
38 |
900 |
3000 |
2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU) |
3313.8 |
15/16" for rod 5/8" |
2957.6 |
|
|
6 |
38 |
1200 |
4000 |
4293.8 |
3937.6 |
|
|
6 |
38 |
1500 |
5000 |
5143.8 |
4787.6 |
|
|
6 |
38 |
1800 |
6000 |
5913.8 |
5557.6 |
|
|
6 |
38 |
2000 |
6600 |
6673.8 |
6317.6 |
|
|
6 |
38 |
2400 |
8000 |
7753.8 |
7397.6 |
|
مضخة لولبية لامركزية أسفل البئر 7 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-7/9 |
7 |
44 |
900 |
3000 |
2-7/8"NU or 2-7/8"EU (optional 3-1/2"NU or 3-1/2"EU) |
2883.8 |
1 3/16" for rod 7/8" |
2537.6 |
|
| VSP-7/12 |
7 |
44 |
1200 |
4000 |
3573.8 |
3227.6 |
|
| VSP-7/15 |
7 |
44 |
1500 |
5000 |
4263.8 |
3917.6 |
|
| VSP-7/18 |
7 |
44 |
1800 |
6000 |
4893.8 |
4547.6 |
|
| VSP-7/20 |
7 |
44 |
2000 |
6600 |
5383.8 |
5037.6 |
|
| VSP-7/24 |
7 |
44 |
2400 |
8000 |
6265.8 |
5919.6 |
|
مضخة لولبية لامركزية أسفل البئر 10 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-10/9 |
10 |
63 |
900 |
3000 |
2-7/8"NU or 2-7/8"EU (optional 3-1/2"NU or 3-1/2"EU) |
3553.8 |
1 3/16" for rod 7/8" |
3207.6 |
|
| VSP-10/12 |
10 |
63 |
1200 |
4000 |
4483.8 |
4137.6 |
|
| VSP-10/15 |
10 |
63 |
1500 |
5000 |
5401.8 |
5055.6 |
|
| VSP-10/18 |
10 |
63 |
1800 |
6000 |
6243.8 |
5897.6 |
|
| VSP-10/20 |
10 |
63 |
2000 |
6600 |
7143.8 |
6797.6 |
|
| VSP-10/24 |
10 |
63 |
2400 |
8000 |
8333.8 |
7987.6 |
|
مضخة لولبية لامركزية أسفل البئر 15 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-15/9 |
15 |
100 |
900 |
3000 |
3-1/2"NU or 3-1/2"EU (optional 2-7/8"NU or 2-7/8"EU) |
3953.8 |
1 3/8" for rod 1" |
3607.6 |
|
| VSP-15/12 |
15 |
100 |
1200 |
4000 |
5003.8 |
4657.6 |
|
| VSP-15/15 |
15 |
100 |
1500 |
5000 |
6053.8 |
5707.6 |
|
| VSP-15/18 |
15 |
100 |
1800 |
6000 |
7253.8 |
6907.6 |
|
| VSP-15/20 |
15 |
100 |
2000 |
6600 |
8003.8 |
7657.6 |
|
| VSP-15/24 |
15 |
100 |
2400 |
8000 |
9353.8 |
9007.6 |
|
مضخة لولبية لامركزية أسفل البئر 16 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-16.5/9 |
16.5 |
104 |
900 |
3000 |
3-1/2"NU or 3-1/2"EU (optional 4"NU or 4"EU) |
3513.8 |
1 3/8" for rod 1" |
3197.6 |
|
| VSP-16.5/12 |
16.5 |
104 |
1200 |
4000 |
4423.8 |
4107.6 |
|
| VSP-16.5/15 |
16.5 |
104 |
1500 |
5000 |
5333.8 |
5017.6 |
|
| VSP-16.5/18 |
16.5 |
104 |
1800 |
6000 |
6163.8 |
5847.6 |
|
| VSP-16.5/20 |
16.5 |
104 |
2000 |
6600 |
7043.8 |
6727.6 |
|
| VSP-16.5/24 |
16.5 |
104 |
2400 |
8000 |
8213.8 |
7897.6 |
|
مضخة لولبية لامركزية أسفل البئر 20 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-20/9 |
20 |
126 |
900 |
3000 |
3-1/2"NU or 3-1/2"EU (optional 4"NU or 4"EU) |
4253.8 |
1 3/8" for rod 1" |
3937.6 |
|
| VSP-20/12 |
20 |
126 |
1200 |
4000 |
5401.8 |
5085.6 |
|
| VSP-20/15 |
20 |
126 |
1500 |
5000 |
6513.8 |
6197.6 |
|
| VSP-20/18 |
20 |
126 |
1800 |
6000 |
7763.8 |
7447.6 |
|
| VSP-20/20 |
20 |
126 |
2000 |
6600 |
8563.8 |
8247.6 |
|
| >VSP-20/24 |
20 |
126 |
2400 |
8000 |
10063.8 |
9747.6 |
|
مضخة لولبية لامركزية أسفل البئر 25 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-25/9 |
25 |
158 |
900 |
3000 |
3-1/2"NU or 3-1/2"EU (optional 4"NU or 4"EU) |
4723.8 |
1 3/8" for rod 1" |
4407.6 |
|
| VSP-25/12 |
25 |
158 |
1200 |
4000 |
6053.8 |
5737.6 |
|
| VSP-25/15 |
25 |
158 |
1500 |
5000 |
7663.8 |
7347.6 |
|
| VSP-25/18 |
25 |
158 |
1800 |
6000 |
8853.8 |
8537.6 |
|
| VSP-25/20 |
25 |
158 |
2000 |
6600 |
9803.8 |
9487.6 |
|
| VSP-25/24 |
25 |
158 |
2400 |
8000 |
11513.8 |
11197.6 |
|
مضخة لولبية لامركزية أسفل البئر 40 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-40/9 |
40 |
252 |
900 |
3000 |
4"NU or 4"EU(optional 4-1/2"NU or 4-1/2"EU) |
5523.8 |
1 9/16" for rod 1 1/8" |
5197.6 |
|
| VSP-40/12 |
40 |
252 |
1200 |
4000 |
7423.8 |
7097.6 |
|
| VSP-40/15 |
40 |
252 |
1500 |
5000 |
9033.8 |
8747.6 |
|
| VSP-40/18 |
40 |
252 |
1800 |
6000 |
10463.8 |
10177.6 |
|
| VSP-40/20 |
40 |
252 |
2000 |
6600 |
11613.8 |
11327.6 |
|
مضخة لولبية لامركزية أسفل البئر 50 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-50/9 |
50 |
315 |
900 |
3000 |
4-1/2"NU or 4-1/2"EU(optional 4"NU or 4"EU) |
5733.8 |
1 9/16" for rod 1 1/8" |
5407.6 |
|
| VSP-50/12 |
50 |
315 |
1200 |
4000 |
7693.8 |
7367.6 |
|
| VSP-50/15 |
50 |
315 |
1500 |
5000 |
9373.8 |
9087.6 |
|
| VSP-50/18 |
50 |
315 |
1800 |
6000 |
10863.8 |
10577.6 |
|
مضخة لولبية لامركزية أسفل البئر 60 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-60/9 |
60 |
378 |
900 |
3000 |
4-1/2"NU or 4-1/2"EU(optional 4"NU or 4"EU) |
7023.8 |
4-1/2"NU or 4-1/2"EU(optional 4"NU or 4"EU) |
6697.6 |
|
| VSP-60/12 |
60 |
378 |
1200 |
4000 |
9053.8 |
8767.6 |
|
| VSP-60/15 |
60 |
378 |
1500 |
5000 |
11083.8 |
10797.6 |
|
مضخة لولبية لامركزية أسفل البئر 75 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-75/9 |
75 |
473 |
900 |
3000 |
4-1/2"NU or 4-1/2"EU |
7403.8 |
1 9/16" for rod 1 1/8" |
7117.6 |
|
| VSP-75/12 |
75 |
473 |
1200 |
4000 |
9573.8 |
9287.6 |
|
| VSP-75/15 |
75 |
473 |
1500 |
5000 |
11743.8 |
11457.6 |
|
| VSP-75/18 |
75 |
473 |
1800 |
6000 |
13873.8 |
13587.6 |
|
مضخة لولبية لامركزية أسفل البئر 80 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
Lifting capacity |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-80/9 |
80 |
504 |
900 |
3000 |
4-1/2"NU or 4-1/2"EU |
7723.8 |
1 9/16" for rod 1 1/8" |
7437.6 |
|
| VSP-80/12 |
80 |
504 |
1200 |
4000 |
9963.8 |
9677.6 |
|
| VSP-80/15 |
80 |
504 |
1500 |
5000 |
12203.8 |
11917.6 |
|
مضخة لولبية لامركزية أسفل البئر 105 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-105/9 |
105 |
662 |
900 |
3000 |
5"LC or 5-1/2"LC |
6523.8 |
1 9/16" for rod 1 1/8" |
6237.6 |
VSP-105/9 |
| VSP-105/12 |
105 |
662 |
1200 |
4000 |
8767.8 |
8481.6 |
|
| VSP-105/15 |
105 |
662 |
1500 |
5000 |
10983.8 |
10697.6 |
|
مضخة لولبية لامركزية أسفل البئر 120 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-120/9 |
120 |
757 |
900 |
3000 |
5"LC or 5-1/2"LC |
8123.8 |
1 9/16" for rod 1 1/8" |
7837.6 |
|
| VSP-120/12 |
120 |
757 |
1200 |
4000 |
10533.8 |
10247.6 |
|
| VSP-120/15 |
120 |
757 |
1500 |
5000 |
13223.8 |
12937.6 |
|
مضخة لولبية لامركزية أسفل البئر 130 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-130/9 |
130 |
819 |
900 |
3000 |
5"LC or 5-1/2"LC |
8593.8 |
1 9/16" for rod 1 1/8" |
8307.6 |
|
| VSP-130/12 |
130 |
819 |
1200 |
4000 |
11183.8 |
10897.6 |
|
| VSP-130/15 |
130 |
819 |
1500 |
5000 |
14023.8 |
13737.6 |
|
مضخة لولبية لامركزية أسفل البئر 160 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-160/9 |
160 |
1071 |
900 |
3000 |
5-1/2"LC |
8663.8 |
1 9/16" for rod 1 1/8" |
8327.6 |
|
| VSP-160/12 |
160 |
1071 |
1200 |
4000 |
11253.8 |
10917.6 |
|
| VSP-160/15 |
160 |
1071 |
1500 |
5000 |
14113.8 |
13777.6 |
|
مضخة لولبية لامركزية أسفل البئر 170 متر مكعب/ يوم و 100 دورة في الدقيقة
| النوع |
الازاحة |
سعة الحمل |
شفرة اللولب |
الطول |
شفرة اللولب |
الطول |
|
| m3/day at 100rpm |
bls/day at 100rpm |
m |
foot |
API 5CT |
mm |
API 11B |
mm |
| VSP-170/9 |
170 |
1071 |
900 |
3000 |
5-1/2"LC |
9093.8 |
1 9/16" for rod 1 1/8" |
8757.6 |
|
| VSP-170/12 |
170 |
1071 |
1200 |
4000 |
11753.8 |
11417.6 |
|
| VSP-170/15 |
170 |
1071 |
1500 |
5000 |
14893.8 |
14557.6 |
|
الميزات
1. استثمار صغير
بالمقارنة مع المضخات الغاطسة الكهربائية، ومضخة المكبس الهيدروليكي ووحدة الضخ بالدفعات ، فإن المضخة اللولبية اللامركزية أسفل البئرسهلة الاستخدام باستثمار منخفض التكلفة .
2. عالية الكفاءة وتوفير الطاقة
عملية تشغيل مستقرة ، هدر ميكانيكي صغير بنسبة 75% ، والفقدان الميكانيكي للمكبس ومضخة الطرد المركزي تبلغ نسبة 30-40% فقط .
3. هيكل بسيط
جسم المضخة صغير، مساحة صغيرة للنقل والتركيب، مما يجعل من السهل تثبيتها وتصبح تكاليف الصيانة منخفضة.
4. يمكننا توفير قطع الغيار اللازمة مثل عمود القيادة، مرساة أنابيب النفط ، عمود تمركز النفط.
شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخة اللولبية اللامركزية أسفل البئر. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
