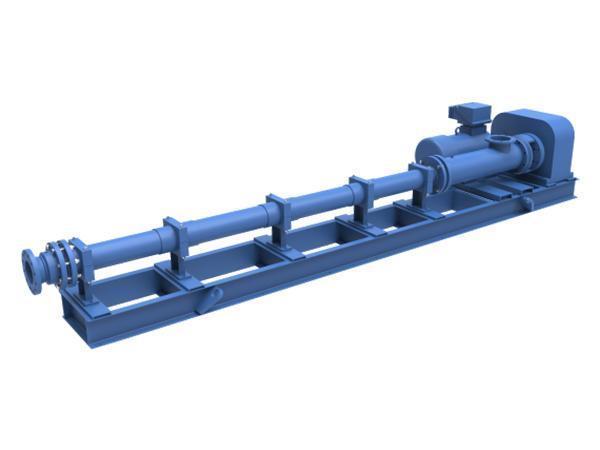

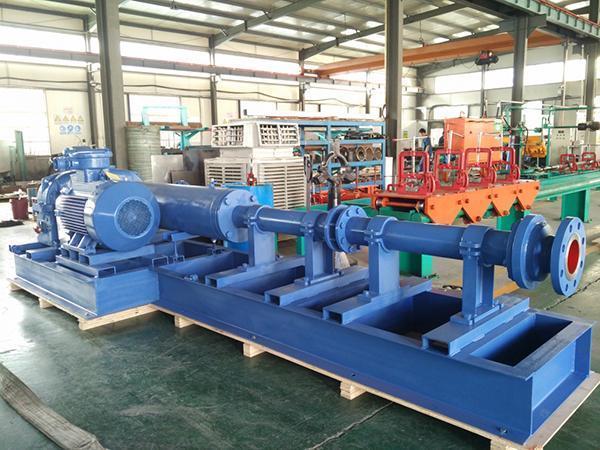

مضخة حلزونية لا مركزية فئة V

  • مضخة حلزونية لا مركزية فئة V
  • مضخة حلزونية لا مركزية فئة V

الاستخدامات
تتميز المضخة الحلزونية اللا مركزية فئة V بدولاب ربط ومحامل للدفع. تم تصميم هذا النوع من المحامل لتحمل القوة على المحمل المحوري أثناء التشغيل وبالتالي حماية المحرك من التلف. هذا النوع مناسب للاستخدام في الضخ على ضغط عالي في نقل النفط، خاصة للنقل في المسافات الطويلة. الحد الأقصى لضغط المضخة هو 72 بار وقوة التدفق القصوى تصل لـ 300 متر مكعب / ساعة.

يينمن للمضخة النقل في أي وسط بما ذلك الماء ذو المحتوى الصلب يصل 45% .

المواصفات الفنية
المراحل: 1-12 مرحلة
النوع : مضخة أحادية الكتلة ذات رأس واحد، مضخة أحادية الكتلة ذات رأسين

ضغط العمل
المضخة ذات رأس واحد : 6 بار ، 12 بار ، 18 بار ، 24 بار ، 36 بار ، 48 بار ، 60 بار ، 72 بار
المضخة ذات رأسين : 5 بار و 10 بار و 20 بار

المواصفات
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD020-009P24OH 0.1~0.4 250~450 1.5~3
VD030-028P24OH 0.3~1.2 250~450 4~11
VD035-060P24OH 0.5~1 250~450 11~18.5
VD040-005P24OH 1~3 250~450 15~22
VD050-011P24OH 2~8 250~400 22~45
VD060-019P24OH 3~15 200~400 30~45
VD070-029P24OH 5~30 200~400 55~90
VD090-053P24OH 10~40 150~350 110~160
VD100-080P24OH 15~50 150~250 110~200

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

ميزات التركيب
ميزات التركيب
  • رسمة التصميم للعضو الثابت والدوار
    رسمة التصميم للعضو الثابت والدوار
  • مفصل كاردان من القضيب المعدني المرن
    مفصل كاردان من القضيب المعدني المرن
  • مفصل كاردان من قضيب الزنبرك المرن
    مفصل كاردان من قضيب الزنبرك المرن
  • مفصل كاردان ذو مسننات كروية
    مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM.
حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية فئة V لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
