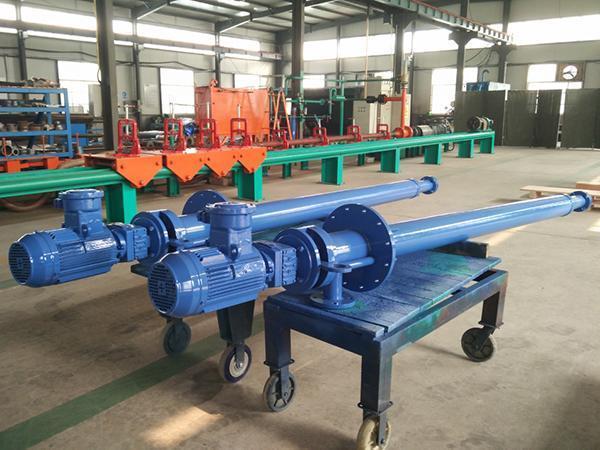

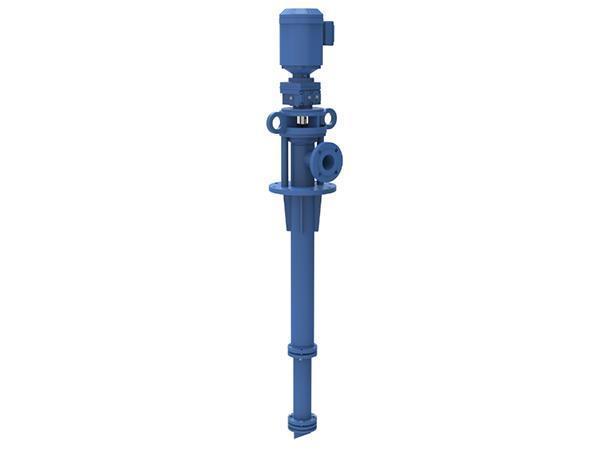

مضخة لولبية لامركزية عمودية قابلة للتعديل، بحيث يمكن تعديل المضخة لتناسب مختلف أعماق الآبار. يبقى العضو الدوار والعضو الثابت تحت الماء أثناء تشغيل المضخة
بذلك نضمن عدم تلامس محرك التروس مع الوسط الموجود فيه. يقع منفذ الشفط في قاع البركة أو البئر ويتم تثبيته بواسطة القدم لزيادة ثباته .
الاستخدامات
يتم استخدام المضخة في مختلف الصناعات مثل :
الصناعات الغذائية : نقل وتسليم العصائر الطازجة والبيرة والنبيذ وغيرها من المشروبات.
اللبن والجبن، البودن وغيرها من منتجات الألبان
صناعة الفحم: نقل الفحم
صناعة الطلاء والدهانات : تسليم الحبر، الدهان وغيرها
صناعة النفط والبترول : نقل المياه الملوثة ومياه الطين .
مواصفات المضخة اللولبية اللامركزية العمودية
تجويف المضخة : أكبر ضغط عمل يصل 6 بار
الموديل
التدفق( متر مكعب/ ساعة)
السرعة(دورة /دقيقة)
قدرة المحرك (ك.و)
VD030-056P02OU
1.5~7
180~650
0.55~1.5
VD035-120P02OU
3~12
180~600
0.75~3
VD040-010P02OU
4~15
150~550
1.1~5.5
VD050-022P02OU
8~25
150~450
5.5~7.5
VD060-038P02OU
12~40
150~400
7.5~11
VD070-058P02OU
15~60
120~380
11~18.5
VD090-106P02OU
30 ~100
120~350
15~30
VD100-160P02OU
35~140
100~320
15~37
VD120-240P02OU
40~200
90~280
37~55
VD150-460P02OU
50~300
60~240
45~75
VD170-600P02OU
60~360
50~200
45~90
المواصفات : أكبر ضغط عمل 12 بار
الموديل
التدفق( متر مكعب/ ساعة)
السرعة(دورة /دقيقة)
قدرة المحرك (ك.و)
VD030-028P04OU
0.5~3.5
180~650
0.55~1.5
VD035-060P04OU
1.5~6
180~600
0.75~3
VD040-005P04OU
2~7.5
150~550
1.1~5.5
VD050-011P04OU
4~12.5
150~450
5.5~7.5
VD060-019P04OU
6~20
150~400
7.5~11
VD070-029P04OU
7.5~30
120~380
11~18.5
VD090-053P04OU
15 ~50
120~350
15~30
VD100-080P04OU
17.5~70
100~320
15~37
VD120-120P04OU
20~100
90~280
37~55
VD150-460P04OU
25~150
60~240
45~90
مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .
ميزات التركيب
رسمة التصميم للعضو الثابت والدوار
مفصل كاردان من القضيب المعدني المرن
مفصل كاردان من قضيب الزنبرك المرن
مفصل كاردان ذو مسننات كروية
العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67
العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM.
حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.
وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.
عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .
نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.
شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية العمودية لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
