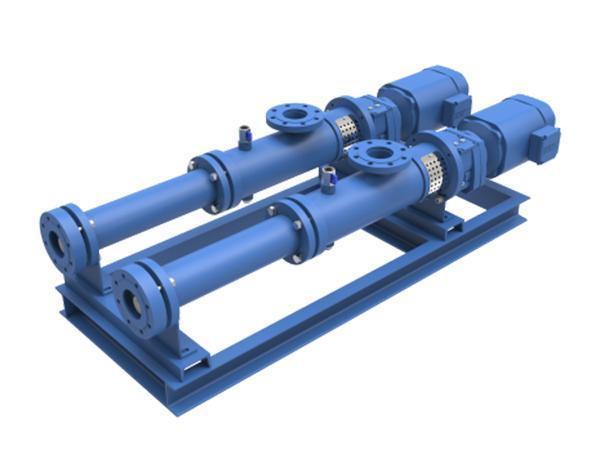

مضخة لولبية لامركزية مع منصة منزلقة

  • مضخة لولبية لامركزية مع منصة منزلقة
  • مضخة لولبية لامركزية مع منصة منزلقة

الاستخدامات
مضخة لولبية لامركزية مع منصة منزلقة تسمح لـ 2-3 مضخات مشاركة نفس القاعدة. وهذا يجعل المضخة مناسبة للاستخدام للمجالات التي تتطلب مضخات متعددة تعمل بالتوازي وبتدفق كبير. ويمكن أيضا استخدامها عند الحاجة إلى مضخة احتياطية في حالة حدوث خلل. تتميز المضخة بتصميم مدمج وتعمل في أي وسط بما في ذلك المياه ذات المحتوى الصلب بنسبة 45% أو أقل.

يمكن استخدامها في المجالات التالية :
منصات إنتاج النفط في الخارج: نقل النفط والغاز.
استخراج النفط تحت الأرض : نقل النفط الخام مع الرمل، الماء، CO2 ، H2S
صناعة السيارات: إجراء كامل عمليات (طلاء وحقن الغراء للسيارات والحرف اليدوية) من خلال الذراع الميكانيكية في معامل التجميع بدون عمال .
صناعات المعادن : نقل المواد الصلبة مثل الطين والوحل والملاط .

المواصفات الفنية
المراحل: 1-12 مرحلة
النوع : مضخة أحادية الكتلة ذات رأس واحد، مضخة أحادية الكتلة ذات رأسين

ضغط العمل
المضخة ذات رأس واحد : 6 بار ، 12 بار ، 18 بار ، 24 بار ، 36 بار ، 48 بار ، 60 بار ، 72 بار
المضخة ذات رأسين : 5 بار و 10 بار و 20 بار

المواصفات
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD090-026M02OH 40~85 180~350 15~30
VD100-040M02OH 50~110 180~320 22~45
VD120-060M02OH 50~160 150~280 30~75
VD150-112M02OH 100~220 120~230 55~90
VD170-150M02OH 110~250 100~200 75~110
VD090-026M04OH 40~80 180~350 30~55
VD100-040M04OH 50~100 180~320 45~90
VD120-060M04OH 50~150 150~280 75~160
VD150-112M04OH 100~200 120~230 90~200
VD170-150M04OH 110~230 100~200 110~250

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

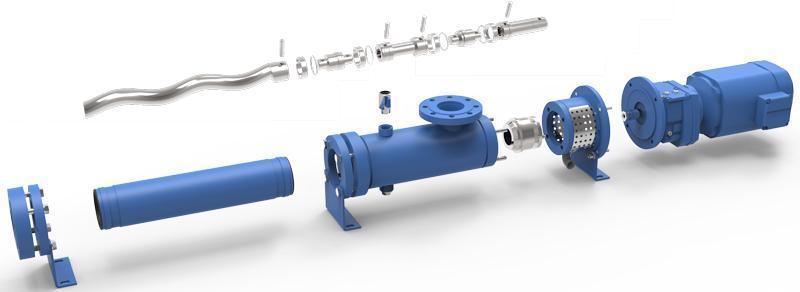

ميزات التركيب
ميزات التركيب

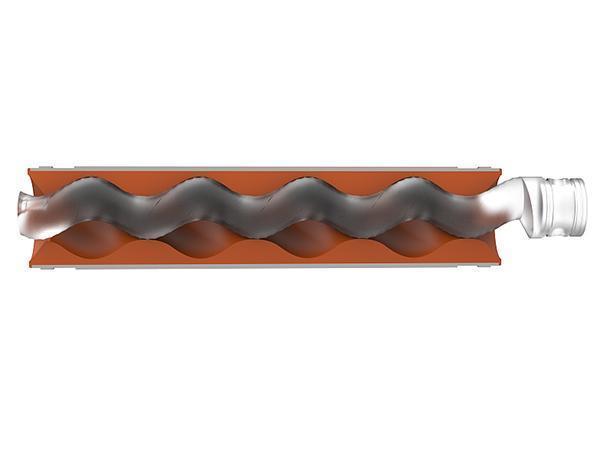

  • رسمة التصميم للعضو الثابت والدوار
    رسمة التصميم للعضو الثابت والدوار

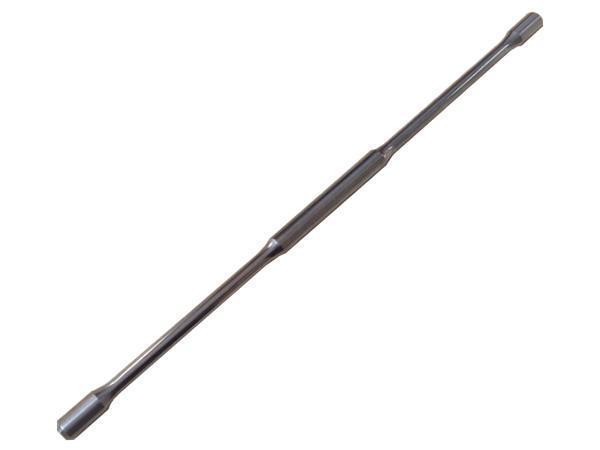

  • مفصل كاردان من القضيب المعدني المرن
    مفصل كاردان من القضيب المعدني المرن
  • مفصل كاردان من قضيب الزنبرك المرن
    مفصل كاردان من قضيب الزنبرك المرن

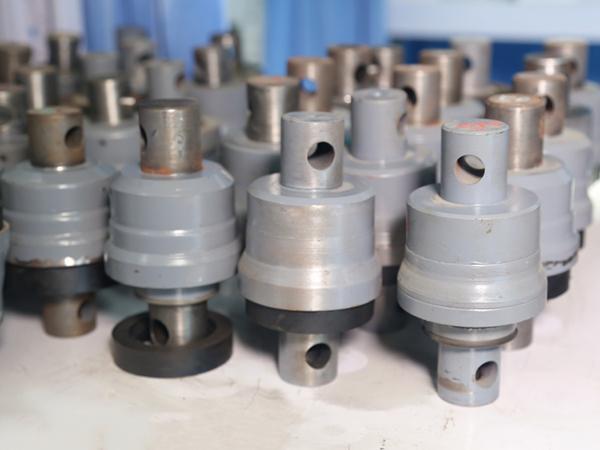

  • مفصل كاردان ذو مسننات كروية
    مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM.
حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية فئة V لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
