الاستخدامات
تم تصميم المضخة اللولبية اللامركزية فئة S وإنتاجها لنقل أي وسط مادي بما في ذلك الماء. يمكنها أيضًا ضخ المواد ذات محتوى صلب يصل حتى 45%. استخدامات الضخ الرئيسية تتضمن :
1. معامل ومصانع الأغذية: نقل العسل، المالتوز، منتجات الألبان، المشروبات ..إلخ.
2. محطة معالجة مياه الصرف الصحي: نقل المجاري غير المعقمة، الرواسب والطين.. إلخ.
3. مصنع الكيماويات: نقل الحبر، الأصباغ، مراهم الألياف البصرية .. إلخ.
المواصفات
المراحل : 1-12 مرحلة
النوع : مضخة أحادية الكتلة ذات رأس واحد، مضخة أحادية الكتلة ذات رأسين
ضغط العمل
المضخة ذات رأس واحد : 6 بار ، 12 بار ، 18 بار ، 24 بار ، 36 بار ، 48 بار ، 60 بار ، 72 بار
المضخة ذات رأسين : 5 بار و 10 بار و 20 بار
الموديلات
الموديل
التدفق( متر مكعب/ ساعة)
السرعة(دورة /دقيقة)
قدرة المحرك (ك.و)
VD015-006P02OH
0.18~0.42
180-550
0.37
VD020-018P02OH
0.5~1.2
180-550
0.55
VD030-056P02OH
1.5~6
180~600
0.55~1.5
VD035-120P02OH
3~10
180~550
0.75~3
VD040-010P02OH
4~15
150~520
1.1~4
VD050-022P02OH
8~25
150~450
4~7.5
VD060-038P02OH
12~40
150~390
7.5~11
VD070-058P02OH
15~60
120~350
11~15
VD090-106P02OH
30 ~100
120~350
15~30
VD100-160P02OH
35~140
100~300
15~37
VD120-240P02OH
60~200
90~270
37~45
VD150-480P02OH
70~270
60~200
37~55
VD170-600P02OH
80~340
50~190
45~90
مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذه الطريقة يتم بها نقل السوائل من خلال عمود التجاويف للمضخة.
ميزات التركيب
رسمة التصميم للعضو الثابت والدوار
مفصل كاردان من القضيب المعدني المرن
مفصل كاردان من قضيب الزنبرك المرن
مفصل كاردان ذو مسننات كروية
العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67
العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.
وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.
عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .
نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

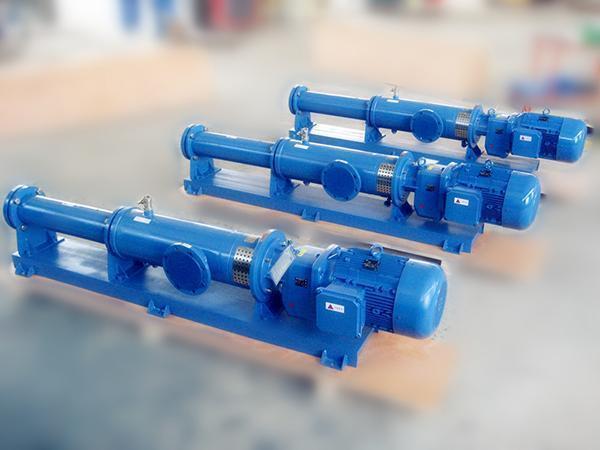

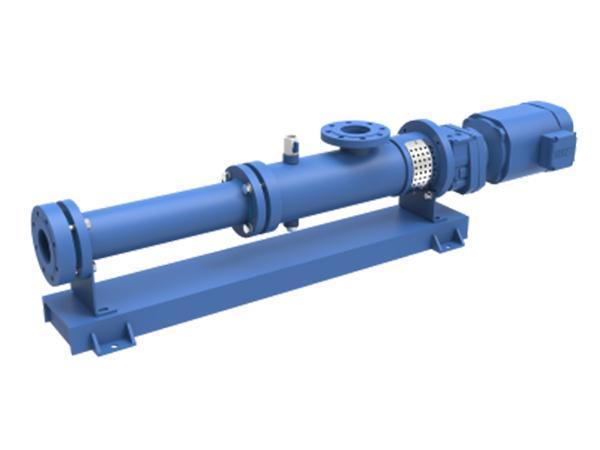

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية فئة S لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
