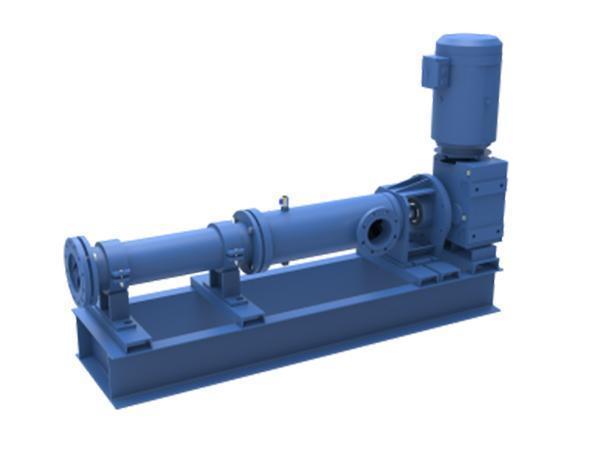

مضخة لولبية لامركزية فئة K

مضخة لولبية لامركزية فئة K

الاستخدامات
تم تطوير المضخة لولبية لامركزية فئة K للعملاء الذين يعانون من ضيق المساحة. تم تقصير طول هيكل المضخة إلى 2/3 طول المضخات القياسية. وهذا يجعلها مناسبة لاستخدامات بناء السفن أو نقل حقول النفط أو المنصات البحرية أو استخدامات المصانع ذات المساحات الضيقة. تم تصميم المضخة لنقل مواد ذات محتوى صلب يصل إلى 45% ، بما في ذلك الماء.

المواصفات
المراحل: 1-12 مرحلة
النوع : مضخة أحادية الكتلة ذات رأس واحد، مضخة أحادية الكتلة ذات رأسين

ضغط العمل
المضخة ذات رأس واحد : 6 بار ، 12 بار ، 18 بار ، 24 بار ، 36 بار ، 48 بار ، 60 بار ، 72 بار
المضخة ذات رأسين : 5 بار و 10 بار و 20 بار

الموديلات
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD030-028P04OH 0.3~2.5 200~600 0.75~1.5
VD035-060P04OH 0.4~4 200~550 1.1~4
VD040-005P04OH 2~6 150~520 1.5~5.5
VD050-011P04OH 3~13 110~480 3~7.5
VD060-019P04OH 3~23 100~460 4~11
VD070-029P04OH 5~36 100~440 5.5~15
VD090-053P04OH 10~50 100~350 7.5~22
VD100-080P04OH 15~70 80~330 15~37
VD120-120P04OH 10~90 70~290 18.5~45
VD150-230P04OH 10~120 60~230 22~75
VD170-300P04OH 20~150 50~200 30~110

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

ميزات التركيب
ميزات التركيب
  • رسمة التصميم للعضو الثابت والدوار
    رسمة التصميم للعضو الثابت والدوار
  • مفصل كاردان من القضيب المعدني المرن
    مفصل كاردان من القضيب المعدني المرن
  • مفصل كاردان من قضيب الزنبرك المرن
    مفصل كاردان من قضيب الزنبرك المرن
  • مفصل كاردان ذو مسننات كروية
    مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية فئة K لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
