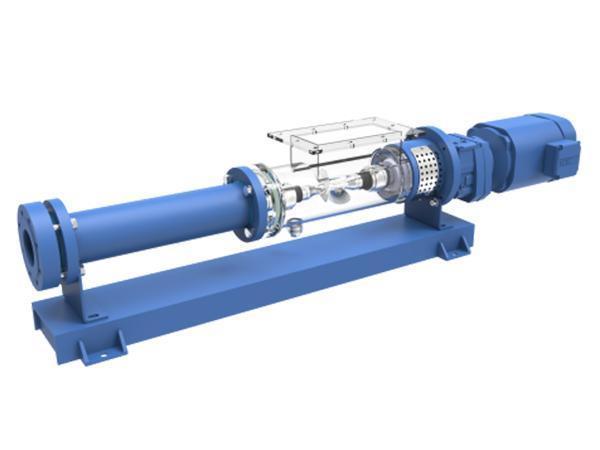

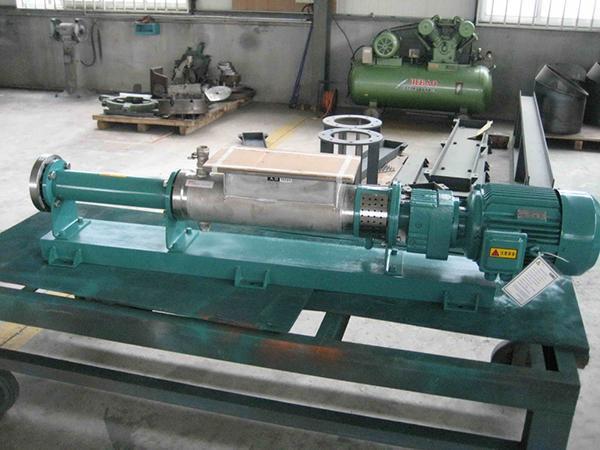

مضخة حلزونية لا مركزية مع قادوس مفتوح M1

  • مضخة حلزونية لا مركزية مع قادوس مفتوح M1
  • مضخة حلزونية لا مركزية مع قادوس مفتوح M1

الاستخدامات
تحتوي المضخة الحلزونية اللا مركزية مع قادوس مفتوح M1 على قادوس مستطيل من أجل ضخ المواد. وهي مناسبة لنقل الملاط السميك ذو محتوى صلب يصل لـ 18% ، مما يجعلها مناسبة للاستخدام في ما يلي:

صناعة النشويات: نقل المواد النشوية، ثفل البطاطا، لب البطاطا ، جلوتين القمح، المعجون
مجال الحماية البيئية: نقل مياه الصرف الصحي، مياه الصرف الصناعية، الطين الخفيف، الوحل النشط، الوحل الجاف، المواد المشهة والنشطة، الإضافات الكيميائية
الصناعة الدوائية: نقل الكحول المستخرجة والسوائل المركزة في علم الأعشاب الصينية، عطور الأعشاب ، رواسب الأعشاب، والحمأة الجافة من مصانع الأدوية.

خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P04M1
أكبر ضغط عمل 12 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD040-005P04M1 1~7 200~550 2.2~5.5
VD050-011P04M1 2~14 180~500 2.2~7.5
VD060-019P04M1 5~22 160~450 4~11
VD070-029P04M1 8~30 150~420 5.5~15
VD090-053P04M1 10~45 70~350 7.5~22
VD100-080P04M1 15~60 70~300 15~37
VD120-120P04M1 20~80 70~250 18.5~45
VD150-230P04M1 30~120 60~200 22~75
VD170-300P04M1 40~150 50~150 30~90
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P06M1
أكبر ضغط عمل 12 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD040-005P06M1 1~6 200~550 3~7.5
VD050-011P06M1 2~12 180~500 4~11
VD060-019P06M1 5~20 160~450 5.5~15
VD070-029P06M1 8~25 150~420 7.5~18.5
VD090-053P06M1 10~40 70~350 11~30
VD100-080P06M1 15~50 70~300 15~45
VD120-120P06M1 20~70 70~250 18.5~55
VD150-230P06M1 30~110 60~200 30~90
VD170-300P06M1 40~130 50~150 45~110
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P08M1
أكبر ضغط عمل 24بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD040-005P08M1 1~5 200~550 4~11
VD050-011P08M1 2~10 180~500 5.5~15
VD060-019P08M1 5~18 160~450 7.5~18.5
VD070-029P08M1 8~23 150~420 11~30
VD090-053P08M1 5~35 70~350 15~45
VD100-080P08M1 8~45 70~300 18.5~55
VD120-120P08M1 10~33 70~250 30~90
VD150-230P08M1 15~100 60~200 45~110

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

ميزات التركيب
ميزات التركيب
  • رسمة التصميم للعضو الثابت والدوار
    رسمة التصميم للعضو الثابت والدوار
  • مفصل كاردان من القضيب المعدني المرن
    مفصل كاردان من القضيب المعدني المرن
  • مفصل كاردان من قضيب الزنبرك المرن
    مفصل كاردان من قضيب الزنبرك المرن
  •  مفصل كاردان ذو مسننات كروية
    مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها. المضخة الحلزونية اللا مركزية مع قادوس مفتوح M1 لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحلزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
