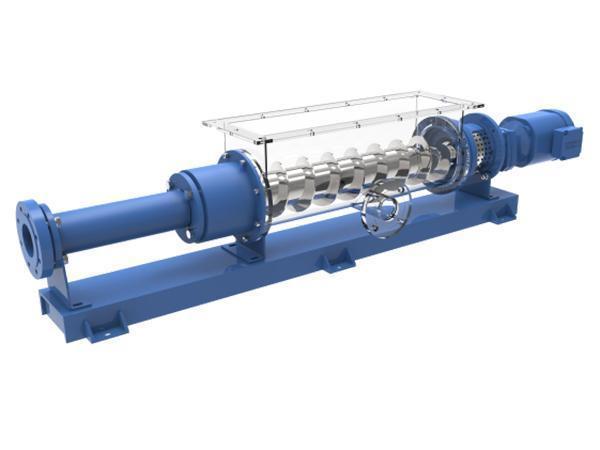

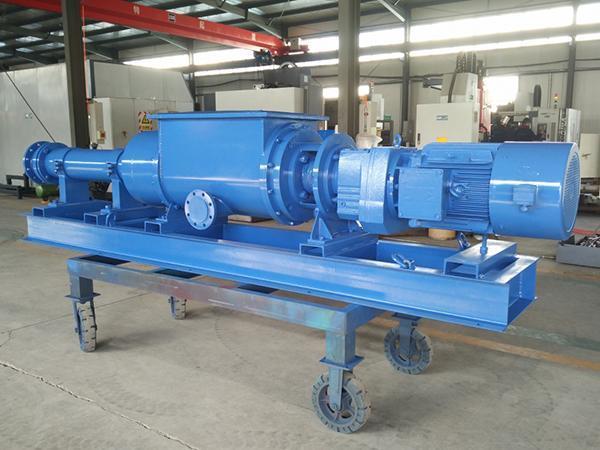

مضخة حلزونية لا مركزية مع قادوس مفتوح M2

  • مضخة حلزونية لا مركزية مع قادوس مفتوح M2
  • مضخة حلزونية لا مركزية مع قادوس مفتوح M2

الاستخدامات
مضخة حلزونية لا مركزية مع قادوس مفتوح M2 لديها قادوس أكبر بكثير من المضخات الأخرى، لديها القدرة على ضخ أفضل للمواد ذات الحبيبات الكبيرة ، وبالتالي فهي مناسبة لنقل المواد السميكة ذات محتوى صلب يصل لـ 30% كحد أقصى. إن عمود الإقتران للمضخة له شفرة حلزونية تمنع أي مادة من سد المدخل، وبالتالي تحسن نسبة المواد الداخلة إلأى التجويف. عادة ما تستخدم هذه المضخة فيما يلي :

صناعة النشويات: نقل المواد النشوية، ثفل البطاطا، لب البطاطا ، جلوتين القمح، المعجون
مجال الحماية البيئية: نقل مياه الصرف الصحي، مياه الصرف الصناعية، الطين الخفيف، الوحل النشط، الوحل الجاف، المواد المشهة والنشطة، الإضافات الكيميائية
الصناعة الدوائية: نقل الكحول المستخرجة والسوائل المركزة في علم الأعشاب الصينية، عطور الأعشاب ، رواسب الأعشاب، والحمأة الجافة من مصانع الأدوية.

خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P04M2
أكبر ضغط عمل 12 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD050-011P04M2 1~5 120~220 2.2~5.5
VD060-019P04M2 2~7 100~220 3~7.5
VD070-029P04M2 3~12 80~200 5.5~11
VD090-053P04M2 5~20 70~180 7.5~18.5
VD100-080P04M2 8~30 70~170 11~30
VD120-120P04M2 10~40 70~160 18.5~45
VD150-230P04M2 15~55 60~120 22~55
VD170-300P04M2 20~60 50~100 30~75
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P06M2
أكبر ضغط عمل 18 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD050-011P06M2 1~5 120~220 3~7.5
VD060-019P06M2 2~7 100~220 5.5~11
VD070-029P06M2 3~12 80~200 7.5~18.5
VD090-053P06M2 5~20 70~180 11~30
VD100-080P06M2 8~30 70~170 15~45
VD120-120P06M2 10~40 70~160 22~55
VD150-230P06M2 15~55 60~120 30~90
VD170-300P06M2 20~60 50~100 37~110
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P08M2
أكبر ضغط عمل 24 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD050-011P08M2 1~5 120~220 5.5~11
VD060-019P08M2 2~7 100~220 7.5~18.5
VD070-029P08M2 3~12 80~200 11~30
VD090-053P08M2 5~20 70~180 15~45
VD100-080P08M2 8~30 70~170 22~55
VD120-120P08M2 10~40 70~160 30~90
VD150-230P08M2 15~55 60~120 37~110

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

ميزات التركيب
ميزات التركيب
  • رسمة التصميم للعضو الثابت والدوار
    رسمة التصميم للعضو الثابت والدوار
  • مفصل كاردان من القضيب المعدني المرن
    مفصل كاردان من القضيب المعدني المرن
  • مفصل كاردان من قضيب الزنبرك المرن
    مفصل كاردان من قضيب الزنبرك المرن
  •  مفصل كاردان ذو مسننات كروية
    مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها. المضخة الحلزونية اللا مركزية مع قادوس مفتوح M2 لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحلزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
