الاستخدامات

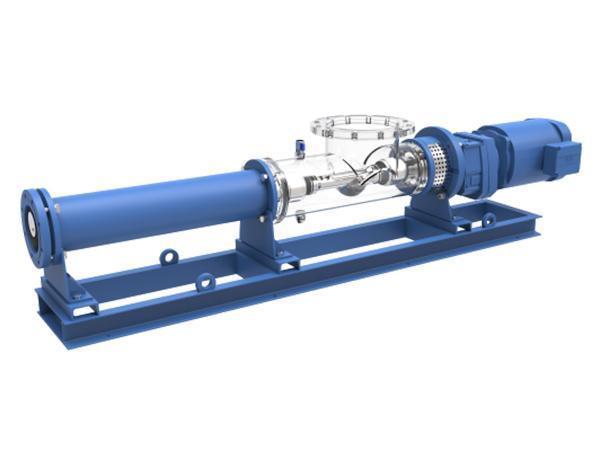

تتميز المضخة اللولبية اللامركزية مع قادوس مفتوح M0 بعمود توصيل ملتوي مزود بشفرة حلزونية تعمل على ضخ المواد اللزجة في التجاويف. يستخدم هذا النوع من المضخات على نطاق واسع في ما يلي:
صناعة النشويات: نقل المواد النشوية، ثفل البطاطا، لب البطاطا ، جلوتين القمح، المعجون
مجال الحماية البيئية: نقل مياه الصرف الصحي، مياه الصرف الصناعية، الطين الخفيف، الوحل النشط، الوحل الجاف، المواد المشهة والنشطة، الإضافات الكيميائية
صناعة الأغذية والمشروبات : نقل العصير الطازج والبيرة والنبيذ واللبن والجبن
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P04M0
أكبر ضغط عمل 12 بار
الموديل
التدفق( متر مكعب/ ساعة)
السرعة(دورة /دقيقة)
قدرة المحرك (ك.و)
VD040-005P04M0
1~7
200~550
2.2~5.5
VD050-011P04M0
2~14
180~500
2.2~7.5
VD060-019P04M0
5~22
160~450
4~11
VD070-029P04M0
8~30
150~420
5.5~15
VD090-053P04M0
10~45
70~350
7.5~22
VD100-080P04M0
15~60
70~300
15~37
VD120-120P04M0
20~80
70~250
18.5~45
VD150-230P04M0
30~120
60~200
22~75
VD170-300P04M0
40~150
50~150
30~90
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P06M0
أكبر ضغط عمل 18 بار
الموديل
التدفق( متر مكعب/ ساعة)
السرعة(دورة /دقيقة)
قدرة المحرك (ك.و)
VD040-005P06M0
1~6
200~550
3~7.5
VD050-011P06M0
2~12
180~500
4~11
VD060-019P06M0
5~20
160~450
5.5~15
VD070-029P06M0
8~25
150~420
7.5~18.5
VD090-053P06M0
10~40
70~350
11~30
VD100-080P06M0
15~50
70~300
15~45
VD120-120P06M0
20~70
70~250
18.5~55
VD150-230P06M0
30~110
60~200
30~90
VD170-300P06M0
40~130
50~150
45~110
خصائص مضخة لولبية لامركزية مع قادوس مفتوح VD-P08M0
أكبر ضغط عمل 24 بار
الموديل
التدفق( متر مكعب/ ساعة)
السرعة(دورة /دقيقة)
قدرة المحرك (ك.و)
VD040-005P08M0
1~5
200~550
4~11
VD050-011P08M0
2~10
180~500
5.5~15
VD060-019P08M0
5~18
160~450
7.5~18.5
VD070-029P08M0
8~23
150~420
11~30
VD090-053P08M0
5~35
70~350
15~45
VD100-080P08M0
8~45
70~300
18.5~55
VD120-120P08M0
10~33
70~250
30~90
VD150-230P08M0
15~100
60~200
45~110
مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .
ميزات التركيب
رسمة التصميم للعضو الثابت والدوار
مفصل كاردان من القضيب المعدني المرن
مفصل كاردان من قضيب الزنبرك المرن
مفصل كاردان ذو مسننات كروية
العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67
العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.
وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.
عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .
نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.
شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية مع قادوس مفتوح M0 لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحلزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
