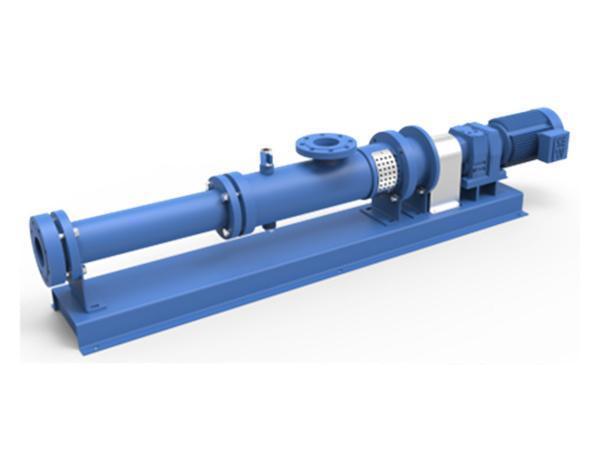

مضخة لولبية لامركزية فئة A

  • مضخة لولبية لامركزية فئة A
  • مضخة لولبية لامركزية فئة A

الاستخدامات
تتميز المضخة اللولبية اللامركزية فئة A التي تنتجها Subtor بتصميم هيكل ذو محمل أسود، والذي يمكن أن يتحمل حمولة محورية بشكل أكبر من التصاميم التقليدية. تم تصميم المضخة للعمل في ظروف متعددة، مثل الماء، والمواد ذات المحتوى الصلب الذي يصل إلى 45% كحد أقصى. يستخدم هذا النوع في :
1. مصانع الأغذية: نقل المربى، عجائن اللحم، النشا ، الشوكولاته.. إلخ.
2. محطات معالجة مياه الصرف الصحي: نقل مياه الصرف الصحي التي تم تنقيتها، الطين.. الخ.
3. مجال حقول النفط: نقل خليط النفط والغاز، خليط النفط والمياه .. إلخ.

المواصفات
المراحل: 1-12 مرحلة
النوع : مضخة أحادية الكتلة ذات رأس واحد، مضخة أحادية الكتلة ذات رأسين

ضغط العمل
المضخة ذات رأس واحد : 6 بار ، 12 بار ، 18 بار ، 24 بار ، 36 بار ، 48 بار ، 60 بار ، 72 بار
المضخة ذات رأسين : 5 بار و 10 بار و 20 بار

الموديلات
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD015-006P04OH 0.18~0.42 180-550 0.37~0.75
VD020-018P04OH 0.5~1.2 180-550 0.55~1.5
VD030-056P04OH 1.5~6 200~650 1.75~3
VD035-120P04OH 3~10 180~550 2.2~7.5
VD040-010P04OH 4~15 150~520 4~11
VD050-022P04OH 8~25 135~470 7.5~15
VD060-038P04OH 12~40 140~450 7.5~22
VD070-058P04OH 15~60 136~420 22~30
VD090-106P04OH 30 ~100 120~350 30~55
VD100-160P04OH 35~140 100~350 30~75
VD120-240P04OH 60~200 80~270 45~90
VD150-480P04OH 70~270 70~240 55~110
VD170-600P04OH 80~340 50~190 75~160

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

ميزات التركيب
ميزات التركيب
  • رسمة التصميم للعضو الثابت والدوار
    رسمة التصميم للعضو الثابت والدوار
  • مفصل كاردان من القضيب المعدني المرن
    مفصل كاردان من القضيب المعدني المرن
  • مفصل كاردان من قضيب الزنبرك المرن
    مفصل كاردان من قضيب الزنبرك المرن
  • مفصل كاردان ذو مسننات كروية
    مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها.المضخة اللولبية اللامركزية فئة A لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
